高精度地図とは？自動運転を支える仕組みや活用分野を解説

高精度地図は「高精度3次元地図」「高精度3次元道路地図」とも呼ばれ、道路の車線や標識、カーブの曲がり具合、周辺構造物などを、センチメートル単位の精度で3次元（3D）データとして記録した地図を指します。一般的なカーナビ用地図と比べると精度は100倍ともいわれ、自動運転システムが安全に走行するための基盤情報となっているものです。

カーナビ用地図が「どこに道があるか」「どこを曲がるか」といった案内を目的としているのに対し、高精度地図には「道路のどの車線を、どの位置で、どのような角度で走るか」まで把握できるほどの情報量があります。車線境界線の位置や幅員、分岐・合流の形状、カーブの半径などが詳細に記録されているのが特徴です。

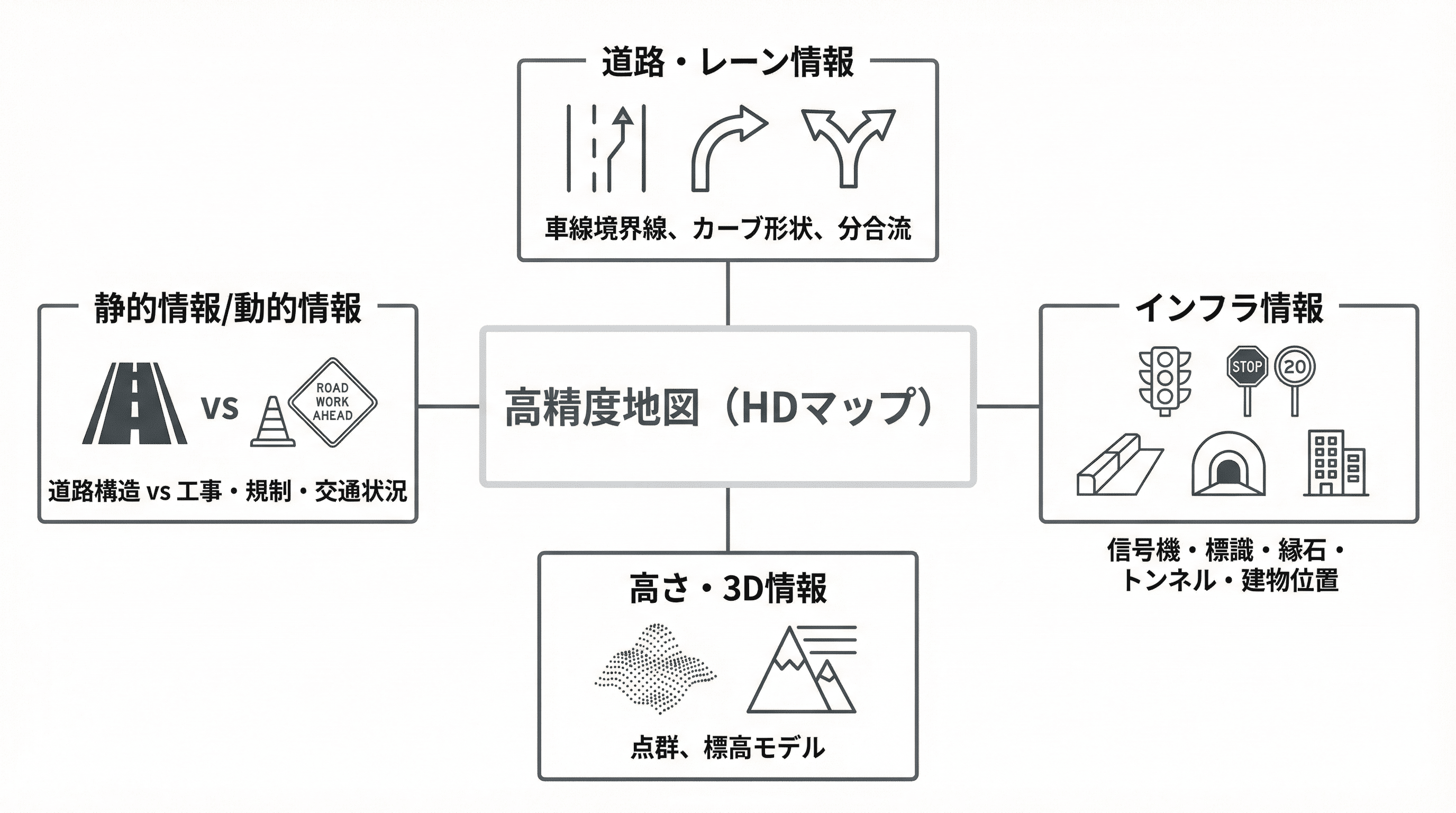

高精度地図で扱う情報

高精度地図は、道路形状・インフラ・高さ・動的情報の4つの要素を統合したデータです。

中心となるのが、道路形状とレーンの情報です。車線境界線の位置や幅員、分合流ポイント、カーブ形状などを詳細にデータ化することで、自動運転車は「どの車線を走るべきか」「どこで合流するか」を正確に判断できます。

次に、インフラ情報があります。交通標識はもちろん、停止線や横断歩道といった路面標示、信号機、縁石、ガードレール、トンネルの高さ、さらには周辺建物の位置までが記録対象です。これらの情報は、車載カメラやセンサーで認識した結果と照合することで、自己位置の高精度化に役立ちます。

さらに重要なのが、高さ情報を含む3Dデータです。LiDAR（レーザー測距装置）で取得した点群データや標高モデルをもとに、道路や構造物の立体的な形状を再現します。これにより、坂道や立体交差、複雑な都市構造の中でも正確な走行が可能です。

そして、これらの情報は「静的情報」と「動的情報」に分けて管理されます。道路構造や建物位置のように比較的変化しにくい情報が静的情報、工事規制や交通規制、事故情報など時間とともに変わる情報が動的情報です。

近年、高精度地図に加えて注目されているのが「ダイナミックマップ」です。ダイナミックマップは静的情報（高精度地図）にリアルタイムで動的情報を重ねる概念や仕組みを指し、このダイナミックマップによって、より安全かつ柔軟な走行判断が可能になります。

自動運転車が安全に走行するためには、車両が「自分の位置」をセンチメートル単位で把握する必要があります。ただし、カメラやレーダー、LiDARなどの車載センサーだけでは、トンネルや高架下、坂道などで位置情報がずれてしまうことがあります。GPSが遮断されやすいトンネルや高架下などの環境下でも安定して走行を続けるために、「基準」として欠かせないのが高精度地図です。

自動運転に高精度地図が不可欠な理由

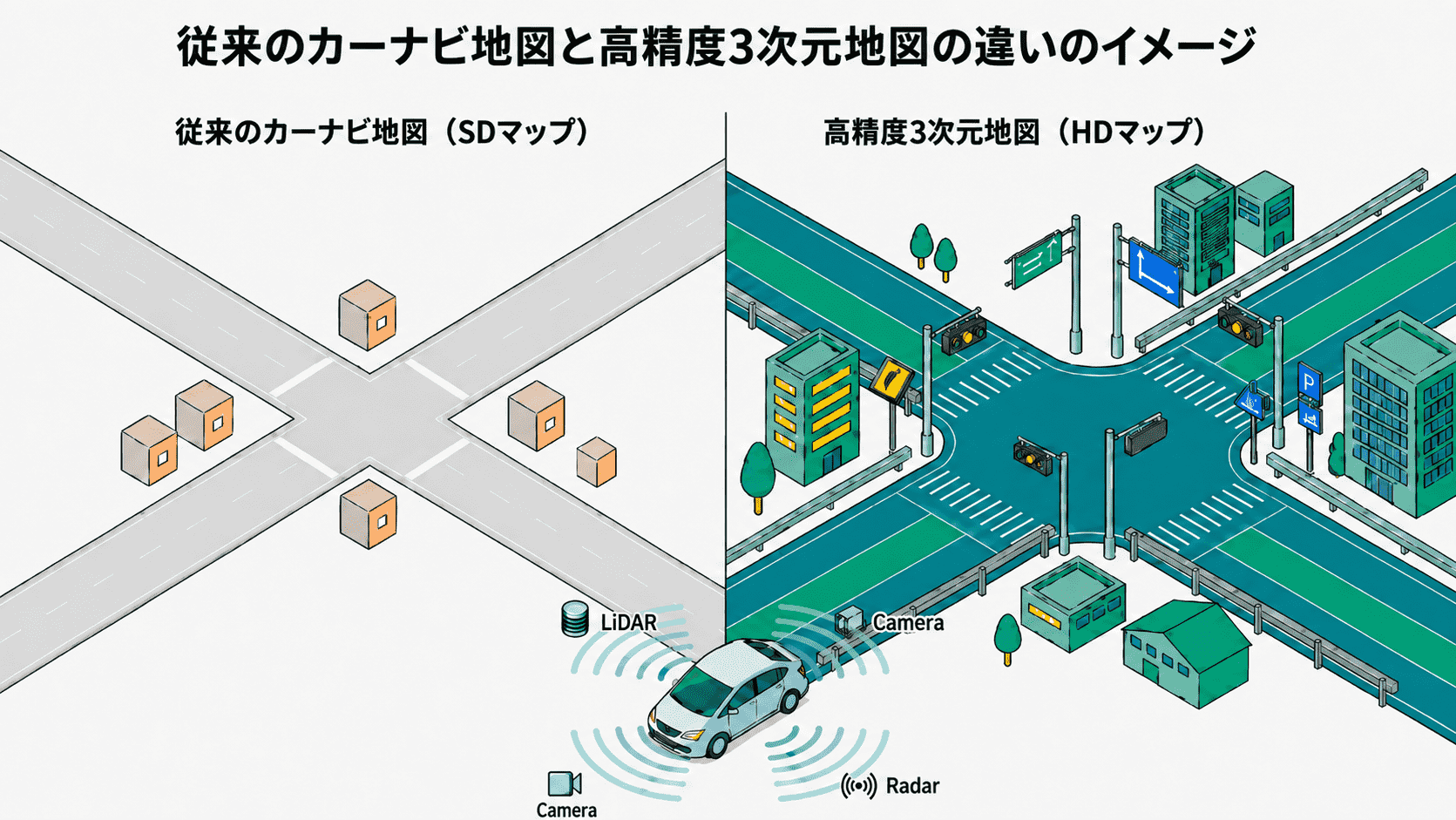

従来のカーナビ地図は道路や交差点の形を示すには十分でも、レーンの幅や縁石位置、信号機の高さといった詳細までは扱っていません。そのため、自動運転で求められるレーン単位の制御や、滑らかで安全な経路計画を実現するには情報が不足しています。高精度地図はレーン単位の詳細な情報を3Dデータとして事前に保持し、車両が「先読み」して判断できるようにします。カメラでは物理的に見えない、少し先の交差点やカーブの情報なども事前に把握でき、より安全な運転が可能です。

自動運転以外の領域へ広がる活用シーン

また、高精度地図の活用範囲は自動運転だけに留まりません。雪国では除雪車の自動走行支援、空港では地上走行車両の誘導といった分野でも導入が進みつつあり、将来的にはドローン配送やロボットによる宅配など、空や街中での自律的な移動にも応用されていくと考えられています。

＜高精度地図の自動運転以外の活用例＞

• 除雪車の自動走行支援（雪国）
• 地上走行車両の誘導（空港）
• 自律移動ロボット（物流・宅配）

さらに一歩進んだ視点で、高精度地図は「基準」や「ガイド」としての役割も果たします。例えば、自動運転車の中でも、アメリカのテスラ社はカメラやセンサーのみで自車位置を認識する方式を採用していますが、その判断が正しいかを確認するためには、基準となる正確な地図データが必要です。センサー主体の自動運転でも、高精度地図は裏側で学習や検証を支える不可欠な基盤です。

高精度地図は、最先端の計測技術と高度なデータ処理によって作られます。

1. MMSによるミリ単位の計測

MMS（Mobile Mapping System：モービルマッピングシステム）にLiDAR、高解像度カメラ、GNSS（全地球測位システム）などを搭載し、実際の道路を走行しながら周囲の地形や構造物をミリ単位で計測していきます。

2. 点群データからの地物抽出・図化

MMSでの計測で得られた点群データをもとに、3D地物（道路、縁石、ガードレール、標識など）を抽出・図化し、道路そのものの形状をモデル化します。

3. 属性情報（車線幅など）の付与

各地物に「車線幅」「信号位置」「道路標示」などの属性情報を付与することで、機械が理解できる形式の「デジタル地図」として完成します。

この一連の工程には膨大なデータ処理と精密な品質管理が求められるため、AIによる自動抽出技術や、クラウド上でのデータ更新・共有システムなども積極的に導入されています。近年では、走行中の一般車両からのセンシング情報を活用し、地図データをダイナミックマップとして随時アップデートする仕組みも進化してきました。

高精度地図は、自動運転をはじめとするさまざまな分野で活用が広がっています。ここでは主な活用領域を紹介します。

自動運転

高速道路や一般道での自動運転の実現には、高精度地図が不可欠です。さらに高精度地図はレベル3・レベル4といった高度運転支援の実用化において、車両が「どのレーンを走るべきか」「どの地点で減速すべきか」といった判断を事前に行うための基準となります。

物流・インフラ・産業用途

空港や港湾、物流センター、工事現場など、人の出入りが限定されたエリアでは、すでに自律走行車両や自動搬送ロボットの運用が始まっています。高精度地図はそれらが安全・効率的に動くための「走行ガイド」として活用されています。

防災・都市計画・スマートシティ分野

全国レベルの3次元地図データは、防災シミュレーションや都市インフラの管理にも応用されています。洪水や地震発生時の影響範囲を、3Dで可視化することで都市の防災力を高める取り組みなど、スマートシティ構想の基盤技術としても期待が高まっています。

AR・位置情報サービス

将来的には、AR（拡張現実）や次世代ナビゲーション、観光ガイドなど、一般消費者向けサービスにも展開が見込まれています。現実空間とデジタル情報を正確に重ね合わせるためには、ミリメートル単位の位置精度が必要であり、高精度地図が新しい体験価値を生み出すカギとなります。

高精度地図は、自動運転やスマートシティの実現に欠かせない存在である一方、その整備と維持にはさまざまな課題も抱えています。

高精度地図普及に向けた3つの課題

・整備、更新コストの低減

まず大きな壁となるのが、「データ整備と更新コストの高さ」です。高精度地図は道路環境の変化に即応する必要があり、標識の位置やレーンの形状などが変わるたびに更新が求められます。しかし、全国の道路網を高精度で保ち続けるには膨大なコストと人手がかかり、効率的なデータ処理や自動更新体制の確立が不可欠でしょう。

・データ仕様の標準化と互換性

データの標準化と互換性の確保は喫緊の課題です。高精度地図の制作にかかわる各社で仕様が異なることから、ダイナミックマッププラットフォーム株式会社や一般財団法人日本デジタル道路地図協会などが中心となって、データ仕様の標準化を進めています。

・プライバシーとセキュリティ対策

プライバシーやセキュリティへの配慮も欠かせません。高精度地図には道路周辺の建物や人の動線などデリケートな情報が含まれる可能性があり、サイバー攻撃や不正利用を防ぐための安全対策が必須です。地図データが自動運転車両の制御に直接関わるため、データの真正性や信頼性の担保は社会的にも重要なテーマです。

整備コストやセキュリティ確保といった課題がある中で、日本ではダイナミックマッププラットフォーム株式会社や国内自動車メーカー各社が参画する、「オールジャパン」体制で産業化を進める動きが広がっています。国土交通省や内閣府SIP（自動走行システム）を中心に自動走行用3次元地図の整備が進められており、産学官が協力して持続可能な地図基盤の構築を目指しています。これにより、次世代サービスの発展が加速すると期待されています。

実用的な選択肢としての「MapFan ADAS」

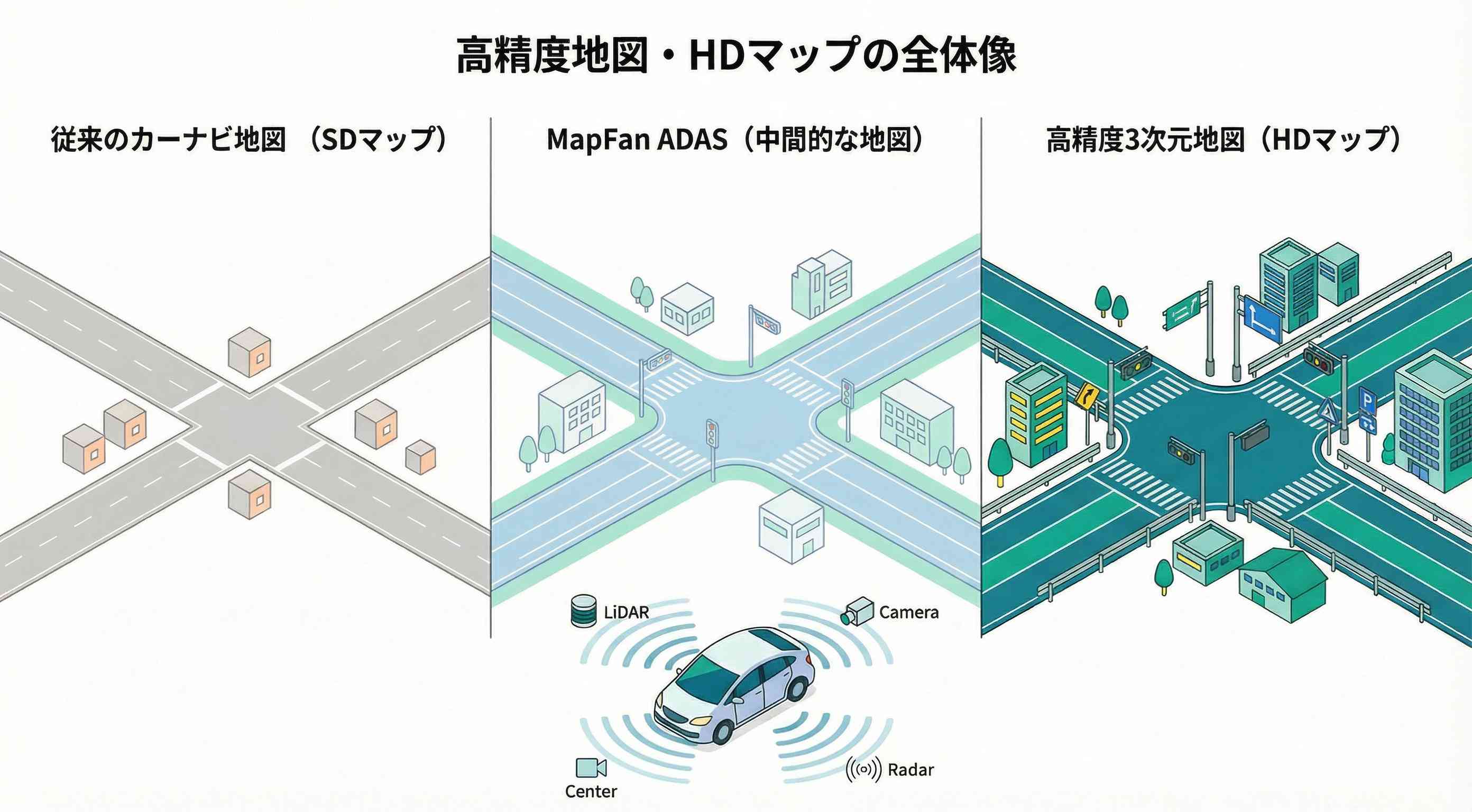

とはいえ、高精度地図の全面整備には時間もコストもかかります。そこで、より実用的なアプローチとしてジオテクノロジーズが提供しているのが、「MapFan ADAS」です。MapFan ADASは従来のカーナビ用地図と高精度地図の「中間」に位置し、自動運転や先進運転支援システム（ADAS）に必要な信号機、カーブ、制限速度などの情報を中心に整備しました。必要な情報だけを効率的に持たせることで、コストを抑えつつ実運用に適した地図データの提供を目指しています。

MapFan ADASの効果を知りたい方はこちらの資料をご確認ください。

高精度地図は、道路の車線や標識、立体構造までをセンチメートル単位で記録する次世代の地図データです。自動運転における正確な自己位置推定や安全な走行制御を支える基盤として、重要性が高まっていくでしょう。将来的には、高精度地図技術が自動運転だけでなく、高度なナビゲーションや都市のデジタルツイン化、AR観光ガイドなどにも広がっていく可能性があります。

ジオテクノロジーズでは「HD Mapベース」などの高精度地図の提供をはじめ、準高精度地図ともいえる「MapFan ADAS」や車両挙動シミュレーションデータの提供など、自動車関連ビジネスを支援するさまざまなソリューションを用意しています。人流データと組み合わせた高度分析や、更新性・鮮度を重視した地図運用も可能です。興味のある方は、ぜひジオテクノロジーズにお問い合わせください。

高精度地図は人間が見るための地図（カーナビなど）と何が違うのですか？

最大の違いは「機械（AI）が読み取ることを前提に作られている」点です。人間が見るための地図は視認性やわかりやすさが重視されますが、高精度地図は自己位置推定のための「3次元座標」や、走行判断のための「属性データ」の正確さが最優先されます。そのため、人間にはただの点や線の集まりに見えても、自動運転システムにとっては不可欠な情報源です。

高精度地図は自動運転以外にどんな場面で使われていますか？

空港や港湾、物流施設での自動搬送、除雪作業支援、防災シミュレーション、都市計画などで活用されています。将来的にはドローン配送やロボットナビゲーション、ARサービスなどへの応用も期待されています。

高精度地図はコストが高いと聞きますが、導入のハードルを下げる方法は？

全ての情報を盛り込むのではなく、ADASに必要な情報に絞ってコストを抑えた「MapFan ADAS」のような中間的な地図の活用が有効です。

物流やドローン分野では、高精度地図はどのように役立つのですか？

物流ロボットや自律移動車両の「走行ガイド」になるだけでなく、ドローンにおいては「空の道（航路）」を設計するための基盤となります。3次元の障害物情報を正確に把握することで、建物や電柱を避けた安全な飛行ルートを自動的に生成することが可能です。
